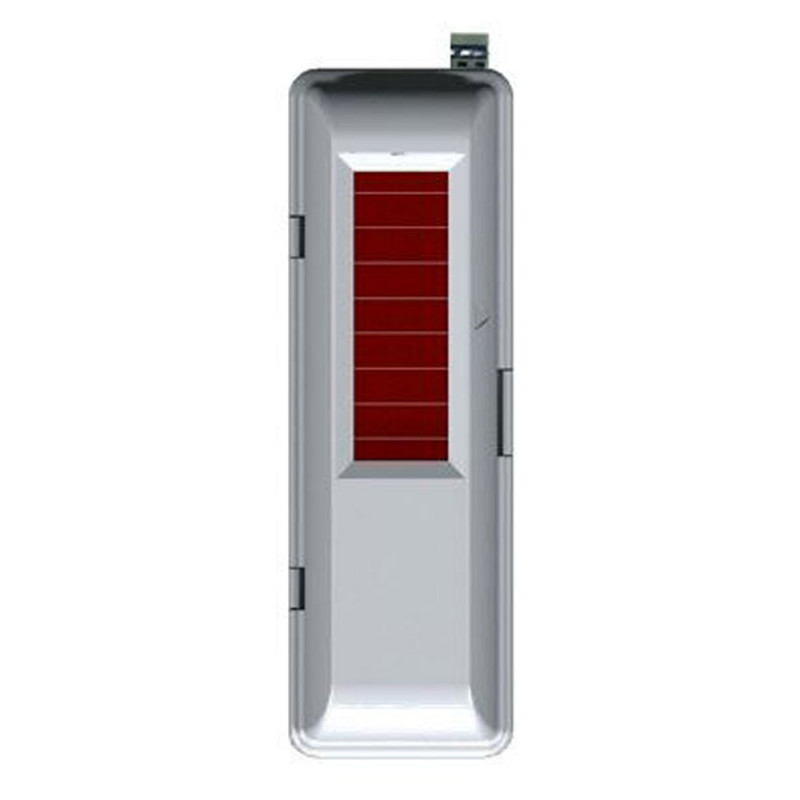

EnOcean Trockenkontakt-Sendermodul
Das Trockenkontakt-Sendermodul ist dafür ausgelegt, Zustandsänderungen aller Geräte mit potenzialfreiem Trockenkontaktausgang zu erfassen – bevorzugt normal offen, aber auch normal geschlossen.
Es ermöglicht die Einbindung aller Geräte mit EIN/AUS-Zustandsmeldungen in das EnOcean-Protokoll, bei denen eine Kabelverbindung unerwünscht oder nicht möglich ist.
Der Sensor ist mit einem Crimp-Anschluss (Schneidklemmtechnik) ausgestattet, der trennbar ist. Die Energieversorgung erfolgt über eine Solarzelle, wodurch der Sensor wartungsfrei ist. Sobald sich der Kontaktstatus ändert (offen zu geschlossen oder umgekehrt), wird sofort ein Funksignal gesendet. Zusätzlich wird etwa alle 15 Minuten ein Signal gesendet.
Das Modell 10020083 verfügt über ein integriertes Hilfssystem, das einen Betrieb auch bei sehr schwachen Lichtverhältnissen ermöglicht. Wenn der Energiespeicher des Sensors nicht mehr ausreicht, übernimmt das Hilfssystem (z. B. eine interne Batterie), bis wieder genügend Licht vorhanden ist.
FUNKTIONEN:
Trockenkontakt-Sensor
Erfasst Zustände von Geräten mit potenzialfreiem Ausgang (EIN/AUS)
Überträgt Statusänderungen drahtlos via EnOcean
Energieautark durch Solarzelle
Wartungsfrei
Unterstützt durch integrierte Lithium-Batterie bei unzureichender Beleuchtung
TECHNISCHE DATEN:
Antenne / Reichweite: Interne Helixantenne / 300 m im Freifeld, ca. 30 m in Gebäuden (je nach Bedingungen)
Energieversorgung: Kleine Solarzelle (Photovoltaik)
Frequenz: 868,3 MHz
Sendeleistung: max. 10 mW
Erfassungsfrequenz: max. 0,5 Hz
Erfassungsstrom: max. 1 μA
Kontaktwiderstand: Offen ≥ 5 MΩ / Geschlossen ≤ 1 kΩ
Entfernung Sensor/Gerät: max. 1 m
Anschlusskapazität (Crimpdraht): 0,2 bis 0,32 mm² (AWG 22/24), max. 1,3 mm Außendurchmesser
Umgebungstemperatur: -10 °C bis +60 °C
Beleuchtungsanforderung: Ø > 100 Lux pro Tag
Anlerntaste: Interner Taster für Teach-in-Vorgänge
Abmessungen: Basis 78 x 25 mm, Höhe 15 mm
Gehäusefarbe: Weiß (ABS)
Schutzart: IP40
