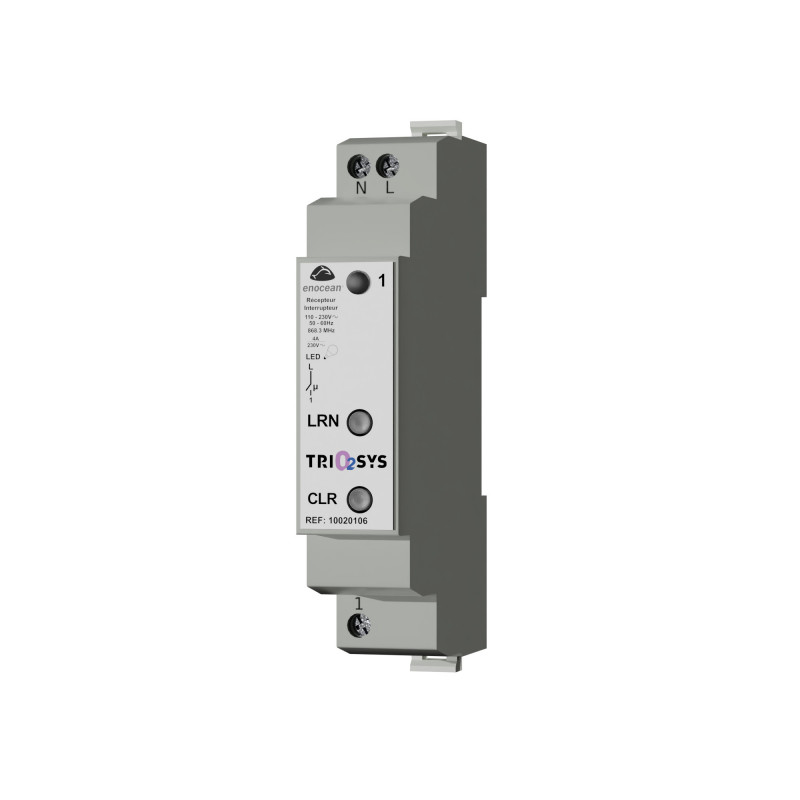

TRIO2SYS - Modularer 1-Kanal-LED-Empfänger mit EnOcean-Messung

Modularer 1-Kanal-LED-Empfänger mit EnOcean-Zähler

Der 1-Kanal-Modulschalter-Empfänger empfängt Funksignale von EnOcean-Schaltern oder -Sensoren.

Er ist speziell für das Schalten von LED- und Kompaktleuchtstofflampen ausgelegt, kann jedoch auch ohmsche Lasten (Halogen), Leuchtstoffröhren, Niedervolt-Halogenlampen mit ferromagnetischem oder elektronischem Trafo, Leistungsschütze oder kleine Motoren schalten.

Der 1-Kanal-Empfänger ist mit einer Repeater-Funktion sowie einer Verbrauchsanzeige (Leistungsmessung) ausgestattet.

FUNKTIONEN:

• 1-Kanal-Empfängermodul (1,5 A)

• EnOcean-Technologie

• Fernsteuerung von Leuchten oder Geräten

• EIN/AUS-Funktion

• Unterstützt alle Lastarten

• Bis zu 32 Sender anlernbar (Schalter, Präsenzmelder, Fenster-/Türkontakte)

• Zero-Crossing-Technologie

• Integrierte Verbrauchsmessung

• Repeater- und Statusrückmeldung

• DIN-Hutschienenmontage

• Einfache Installation und Nutzung

TECHNISCHE DATEN:

• Stromversorgung: 230V~ / 50 Hz

• Eigenverbrauch: <0,35 W (Relais deaktiviert)

• Ausgangslast:

  • Ohmsche Last: 1,5 A / 345 VA max. (Cos φ = 1)

  • LED: 345 W

  • Induktiv: 800 W (Cos φ = 0,4–0,6)

  • Halogen: 920 W

  • Kompaktleuchtstofflampen: 345 W

• Messgenauigkeit Leistung: ±2 % ± 1 Digit (bei Leistung <10 W)

• EnOcean-Profile:

  • D2-01-00 (Leistungsmessung)

  • A5-3F-00 (Funktest)

• Anzahl anlernbarer Sender: Bis zu 32 Sender und Fensterkontakte

• Abmessungen: 17,5 x 97,4 x 66,4 mm (1 TE DIN-Schiene)

• Betriebstemperatur: -10 bis +45 °C

• Luftfeuchtigkeit: 0 % bis 75 % (nicht kondensierend)

• Funkfrequenz: 868,3 MHz

• Reichweite im Gebäude:

  • Mauerwerk: 20 m (bis zu 3 Wände)

  • Stahlbeton: 10 m (1 Wand/Decke)

  • Gipskarton/Holz: 30 m (bis zu 5 Wände)
